Pepakura как сделать развертку

Пост будет длинным !

Начинаю туториалы с пепакуры, потому,что это основа всех основ.Пепакура - бумажное моделирование.

Для начала необходимо скачать Pepakura Desiner(ПД) и Pepakura Viewer(ПВ) . Готовые развертки находятся в файлах с разрешением .PDO .

Итак, выдержка из мануала по размерам:

"Итак , открываем модель в ПД , перед нами два окна 3D и 2D. Готовые развертки уже имеют размер , необходимо понять подходит он или нет.

…На рисунке собственно и изображены все параметры, которые предпочтительно знать при создании костюма.

При обмере необходимо иметь распечатанный рисунок 2, по возможности 2 или 3 одинаковых экземпляра.

Каждый параметр записывается на рисунке в соответствующем месте, это поможет вам не запутаться в измерениях. Помимо измерения толщины мерной линейкой, также измеряют при помощи сантиметровой ленты и обхваты, т.е. проще говоря вокруг торса, живота, бедра и проч.

Обхваты записываются на другом рисунке. Каждый рисунок во избежание путаницы рекомендую назвать соответственно «Толщины и длины» и «Обхваты».

После измерения параметров в случае с жесткими элементами для шлемов принимают размер по высоте равный: высота головы + 3 см, если этот параметр не удовлетворяет условию благополучного надевания шлема, то принимают во внимание расстояние от затылка до кончика носа + 2 см, если же и этот параметр не удовлетворяет условию, то принимают расчет по ширине + 2 см. Но все же чаще основным параметром является высота головы (например шлем клона или же Бобы Фетта).

С параметрами других элементов костюма ситуация такая же. Для торса +2…3 см, бедро не более2..3 см, руки, голени +1…2см. Ориентируются по параметру, определяющемуся наиболее просто и точно (как правило, это длина). В целом же исходят из формы модели…

Мануал по созданию бумажной модели Pepakura, Крафт, Создание, Туториал, Длиннопост

Допустим нам стала известна высота головы, вводим этот размер как показано на скриншотах, попутно изучая английскую версию программы))):

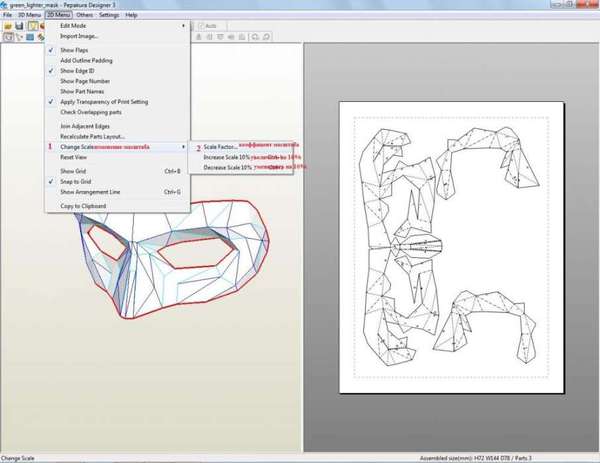

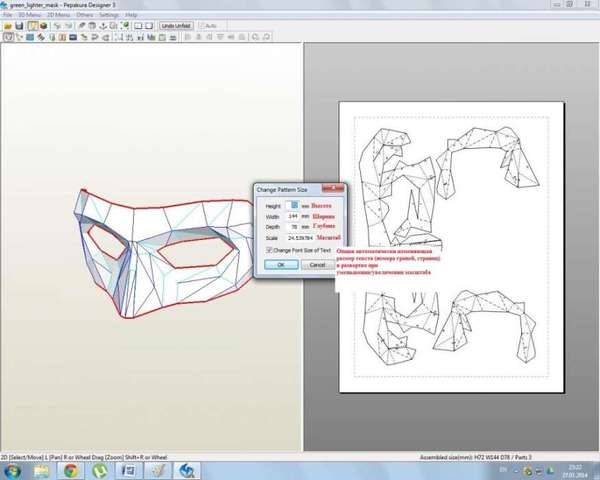

2D Menu(2Д Меню) - Change Scale(Изменение Масштаба) - Scale Factor(Коэффициент Масштаба)...в открывшемся окне вводим данные в окно Height(Высота), и желательно ставим галочку в Change Font Size of Text(Изменение масштаба текста) нажимаем ОК.

Мануал по созданию бумажной модели Pepakura, Крафт, Создание, Туториал, Длиннопост Мануал по созданию бумажной модели Pepakura, Крафт, Создание, Туториал, Длиннопост

После этого остальные параметры расставятся автоматически, что говорит о том, что не все модели можно идеально подогнать под себя. исключение составляют только модели из игры Skyrim, где хоть как то примерно можно нарисовать персонажа со своими пропорциями))

Теперь наша задача расположить детали развертки так, чтобы они находились внутри пунктирных прямоугольников (пунктир обозначает границы печати на листе).

Раскладывать кусочки развертки нужно только после того, как Вы убедитесь в том, что формат бумаги в ПД выставлен как А4 (либо любой другой формат вашего принтера).

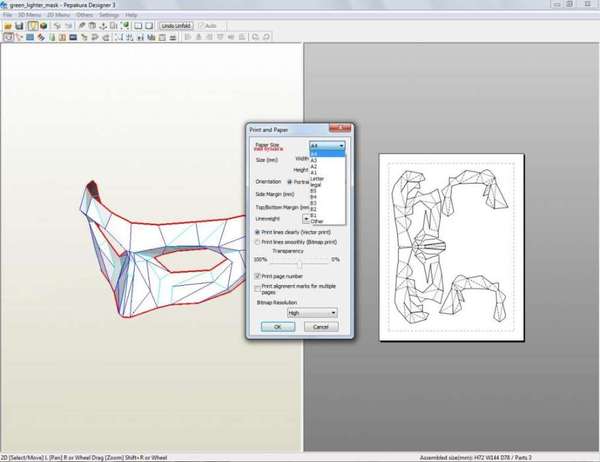

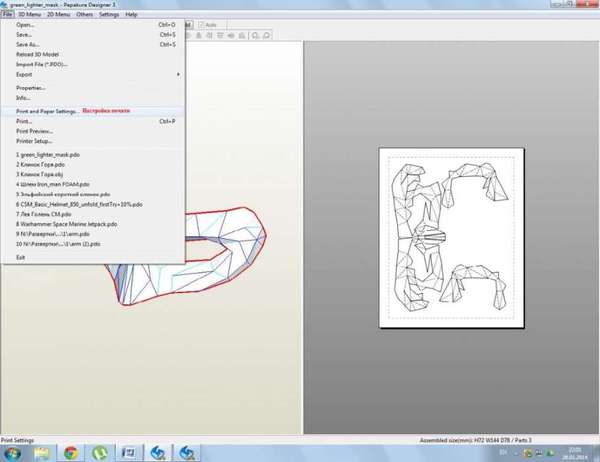

File(Файл) - Print and Paper Settings(Настройка печати)... в появившемся окне щелкаем напротив строчки Paper Size(Тип Бумаги) и выбираем А4.

Мануал по созданию бумажной модели Pepakura, Крафт, Создание, Туториал, Длиннопост Мануал по созданию бумажной модели Pepakura, Крафт, Создание, Туториал, Длиннопост

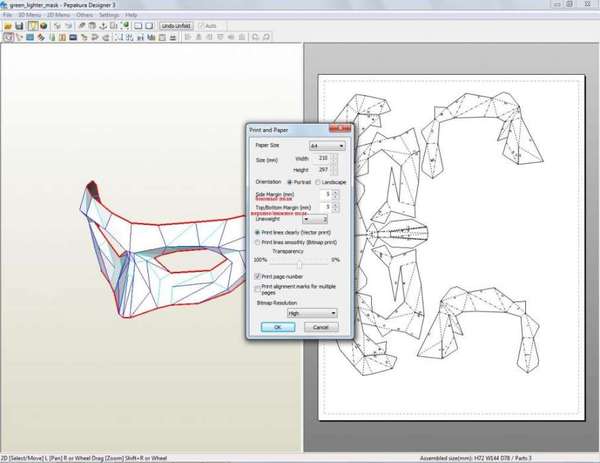

Далеко не заходя советую тут же выставить Orientation(Ориентация) Portait(Книга) или Landscape(Альбом). Так же советую выставить значение "5" в поля Side margin(Боковые поля) и Top/Botton Margin(Верхнее/Нижнее поле), это дает дополнительный сантиметр на листе, меньше не ставьте, ибо принтер меньшие поля не распознает все равно.

Мануал по созданию бумажной модели Pepakura, Крафт, Создание, Туториал, Длиннопост

Вот теперь, после того как Вы убедились что программа действительно распознает развертку под формат А4 начинаем передвигать кусочки развертки на листе. Напоминаю, редактировать можем только 2D модель, поэтому работаем в 2D области.

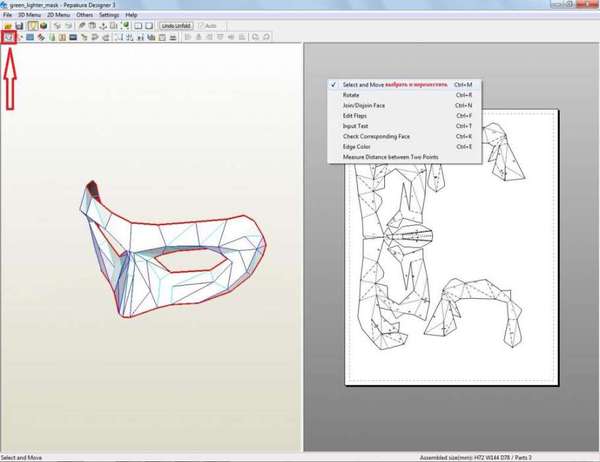

Функция Select and Move(Выбрать и переместить). Нажимаем ПКМ(правая кнопка мыши) в 2D области, и выбираем Select and Move, либо как видно на скриншоте жмем на эту кнопку. После активации функции выделяем деталь на 2D окне путем 1 клика ЛКМ, деталь помещается в красный квадрат что означает то что ее можно двигать, путем перетаскивания с зажатой ЛКМ на детальке. Так же можно двигать группу объектов, при выделении зажимать кнопку ctrl либо обводя их мышкой с зажатой ЛКМ.

Мануал по созданию бумажной модели Pepakura, Крафт, Создание, Туториал, Длиннопост

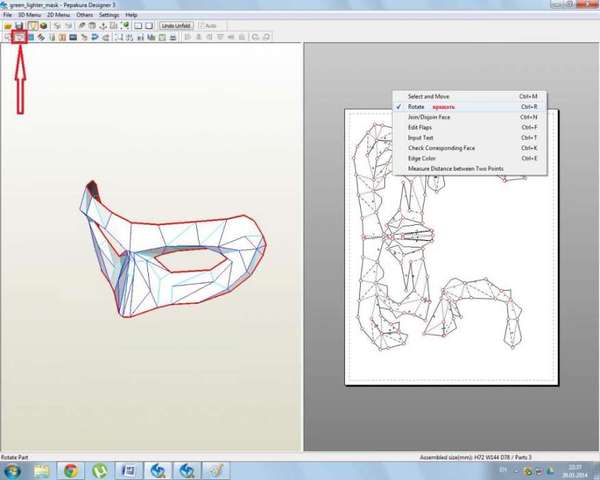

Функция Rotate(Вращать). Нажимаем ПКМ(правая кнопка мыши) в 2D области, и выбираем Rotate, либо как видно на скриншоте жмем на эту кнопку. После активации функции в точки пересечения линий выделились кругами. Выбрав любую точку ЛКМ, тем самым сделав ее осью вращения (круг побольше с перекрестием в центре), далее, произвольно выбираем точку рядом с осью вращения (желательно выбирать точки по диагонали,объяснить не могу но попрактиковавшись вы поймете, что точки по диагонали дают больше вариантов для наклона, т.к. максимально отдалены от горизонтальной и вертикальных осей к которым идет привязка) и зажимаем ЛКМ, и не отпуская (вашу ось вращения и вашу выбранную точку соеденит линия) ее начинаем вращать. Отпускаете и модель меняет угол, остается ее немного передвинуть.

Мануал по созданию бумажной модели Pepakura, Крафт, Создание, Туториал, Длиннопост

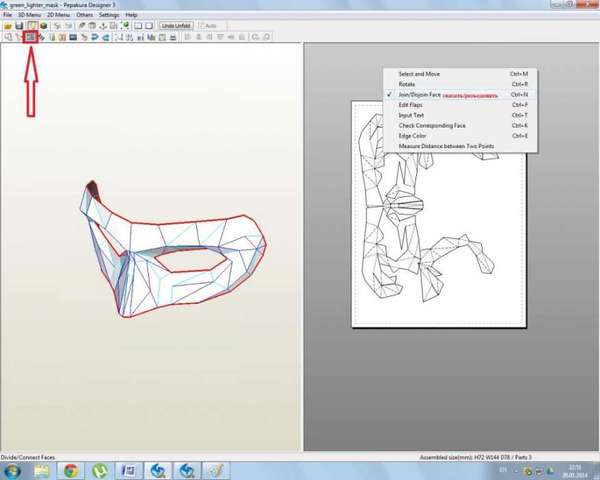

Функция Join/Disjoin Face(Связать/Разъеденить плоскости). Нажимаем ПКМ(правая кнопка мыши) в 2D области, и выбираем Join/Disjoin Face, либо как видно на скриншоте жмем на эту кнопку. После активации функции при наведении на линии сгибов (пунктир либо штрих-пунктир) линии окрашиваются в зеленый либо красные цвета.

Мануал по созданию бумажной модели Pepakura, Крафт, Создание, Туториал, Длиннопост

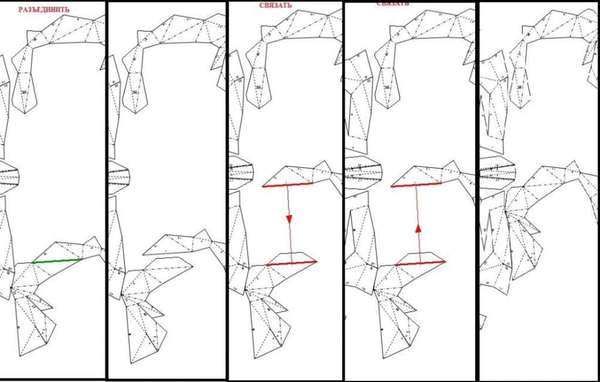

Зеленый цвет означает РАЗРЕЗАТЬ по этой линии, и там все просто навели, нажали ЛКМ, детальки разъехались.

У Красного же цвета функция СВЯЗАТЬ, наводите на линию сгиба кликаете ЛКМ она окрашивается красным цветом и соединяется линией с другой плоскостью с которой она свяжется, и по середине появляется стрелка (стрелка указывает на то, будет ли ваша деталь приклеена к противоположной плоскости - стрелка указана в противоположную сторону от вашей детали, либо противоположная плоскость будет приклеена к плоскоти выбранной вами - стрелка указывает в вашу сторону, направление изменяется путем передвигания мыши вдоль линии соединения плоскостей) выбираете направление и снова кликаете ЛКМ. Я выбрал противоположное направление от выбранной плоскости что бы наглядно показать как это работает, в следствии чего моя деталь приклеилась и сместилась вверх.

Мануал по созданию бумажной модели Pepakura, Крафт, Создание, Туториал, Длиннопост

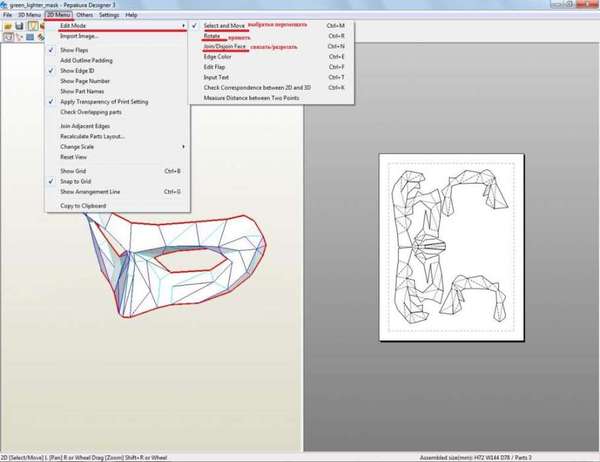

Вот 3 функции для расположения деталей на листе, так же их можно активировать другим путем: File - Edit Mode и выбрать из уже известных функций.

Мануал по созданию бумажной модели Pepakura, Крафт, Создание, Туториал, Длиннопост

После того как Вы разместите детали на листе бумаги, необходимо распечатать развертку. Для этого жмем File(Файл) - Print...(Печать), либо ctrl+P.

ВАЖНО!!! Не забывайте проверять расположение листов в настройках принтера и настройках развертки.

Бумагу для распечатки можно использовать любую в зависимости от Ваших взглядов на работу:

- Если в дальнейшем распечатка будет переноситься на другой материал то лучше использовать офисную бумагу (в целях экономии денежных средств).

- Если в дальнейшем бумага будет использоваться как материал самой маски – чертежная и акварельная бумага.

Из практики видно что лучше использовать не один вид бумаги, я использую три варианта, акварельная(всегда 200 гр.м2), чертежную(140-160 гр.м2) и обычную - офисную. Объясняю почему плотной бумаги использую 2 вида, акаврельная либо чертежная 200гр.м2. использую как основной каркас для крупных и средних деталей, и чертежку 140-160гр.м2 для мелких деталей, т.к. бумагу потоньше удобнее гнуть при мелких размерах. По ходу дела поймете.

Поскольку наше хобби это метод проб и ошибок, то лучше всего, когда есть сомнения в размере развертки, распечатать ее на офисной бумаге и сделать черновой вариант модели. Во-первых - Вы поймете принцип сбора модели. Во-вторых - если Вы, все таки, ошиблись с размером, будет не так обидно за испорченную офисную бумагу, а не испорченную чертежную. В-третьих - если выявиться недоработка в развертке, можно будет ее исправить в ПД, прежде чем распечатывать конечный результат. К тому же, на офисной бумаге (поймете со временем) достаточно распечатать одну-пять ключевых деталей для того, что бы склеить и узнать, верный ли масштаб выбран или нет.


Источник: https://pikabu.ru/story/manual_po_sozdaniyu_bumazhnoy_modeli_4056902
